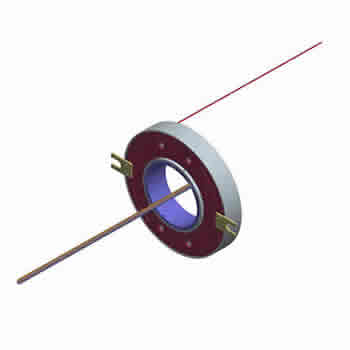

FMH系列
超薄过孔导电滑环
◆FMH超薄系列过孔滑环专门设计有可安装液压或气压传动轴的中心孔；
◆吸收了FSH过孔式多刷丝的超长寿命的特点及盘式滑环结构紧促的优点；
◆相比盘式滑环寿命极短的弊端,FMH超薄系列过孔滑环有极长的寿命;
◆与标准过孔系列滑环相比,有高度大幅降低。
◆过孔直径从 12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到200mm可选；
◆采用模块化设计，可根据需求动力,信号任意扩展，提供不同电气通路组合；
◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性
◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选；
◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制；
请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制

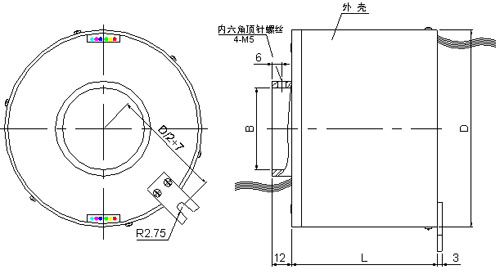

FMH外形尺寸:
主要技术指标:
型号 |
过孔直径B
|
外径D
|
环数(n)
|
长 度L
|
最高
转速(r/min)
|
电流 范围 (A)
|
电压范围AC
|
温度范围(℃）
|
接触电阻
|
|
FSH050
|
50
|
120
|
1-50
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH055
|
55
|
120
|
1-50
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH060
|
60
|
124
|
1-60
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH065
|
65
|
124
|
1-60
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH070
|
70
|
140
|
1-60
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH075
|
75
|
150
|
1-60
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH080
|
80
|
150
|
1-72
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH090
|
90
|
170
|
1-72
|
20+n×2.5
|
250
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
|
FSH200
|
200
|
390
|
1-124
|
20+n×2.5
|
150
|
1-10
|
380
|
-20～80
|
≤0.01Ω
|
本系列非标定制产品:
◆如果长度尺寸有安装限制,可定制非标环路数，如3路，5路，7路等
◆可定制输出轴方式-按照安装要求
◆可定制外壳,铝合金或不锈钢
◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线
◆标准电流信号2A,5A
◆另可定制转速500 RPM 以上的高速滑环
具体请您咨询我司的业务或者技术工程师
电气技术指标:
| 参 数 |
单 位
|
|
导 线
|
功率：镀锡铁氟龙或PVC绝缘
信号：镀银铁氟龙或PVC绝缘
|
|
导线长度
|
500/1000mm或根据客户要求提供
|
|
绝缘体强度
|
500VAC@60Hz
|
|
绝缘电阻
|
≥500MΩ/500VDC
|
机械技术指标:
| 参 数 |
单 位
|
|
接触材料表面
|
金或银
|
|
轴 承
|
金属或复合材料轴承
|
|
壳体材料
|
工程塑料、铝合金或钢制
|
|
特 点
|
全封闭
|
