FSH60135系列过孔导电滑环
过孔直径60mm,外径135mm
◆FSH过孔系列滑环专门设计有可安装传动轴的中心孔；
◆过孔直径从 12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到226mm可选；
◆采用模块化设计，可根据需求动力,信号任意扩展，提供不同电气通路组合；
◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性
◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选；
◆多种转速可选，最高可定制5000RPM（无须气体冷却）；
◆高密封等级可选,最高可达IP66；
◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制；
请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制

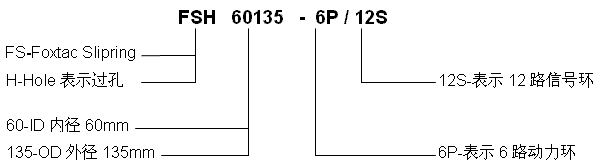

型号说明：
P、P1、P2、P3、P4分别代表10A,20A,30A,50A,100A
| 型号 |
长度（L=mm）见附图 |
电流 |
总环路数rings |
| 功率环P(10A、20A、30A或50A、100A) |
信号环S (5A) |
| |
| FSH60135-6P |
77.5 |
6 |
— |
6 |
| FSH60135-12S |
77.5 |
— |
12 |
12 |
| |
| FSH60135-12P |
107.5 |
12 |
— |
12 |
| FSH60135-6P/12S |
107.5 |
6 |
12 |
18 |
| FSH60135-24S |
107.5 |
— |
24 |
24 |
| |
| FSH60135-18P |
137.5 |
18 |
— |
18 |
| FSH60135-12P/12S |
137.5 |
12 |
12 |
24 |
| FSH60135-6P/24S |
137.5 |
6 |
24 |
30 |
| FSH60135-36S |
137.5 |
— |
36 |
36 |
| |
| FSH60135-24P |
167.5 |
24 |
— |
24 |
| FSH60135-18P/12S |
167.5 |
18 |
12 |
30 |
| FSH60135-12P/24S |
167.5 |
12 |
24 |
36 |
| FSH60135-6P/36S |
167.5 |
6 |
36 |
42 |
| FSH60135-48S |
167.5 |
— |
48 |
48 |
| |
| FSH60135-30P |
197.5 |
30 |
— |
30 |
| FSH60135-24P/12S |
197.5 |
24 |
12 |
36 |
| FSH60135-18P/24S |
197.5 |
18 |
24 |
42 |
| FSH60135-12P/36S |
197.5 |
12 |
36 |
48 |
| FSH60135-6P/48S |
197.5 |
6 |
48 |
54 |
| FSH60135-60S |
197.5 |
— |
60 |
60 |
| |
| FSH60135-36P |
227.5 |
36 |
— |
36 |
| FSH60135-30P/12S |
227.5 |
30 |
12 |
42 |
| FSH60135-24P/24S |
227.5 |
24 |
24 |
48 |
| FSH60135-18P/36S |
227.5 |
18 |
36 |
54 |
| FSH60135-12P/48S |
227.5 |
12 |
48 |
60 |
| FSH60135-6P/60S |
227.5 |
6 |
60 |
66 |
| FSH60135-72S |
227.5 |
— |
72 |
72 |
| |
| FSH60135-42P |
257.5 |
42 |
— |
42 |
| FSH60135-36P/12S |
257.5 |
36 |
12 |
48 |
| FSH60135-30P/24S |
257.5 |
30 |
24 |
54 |
| FSH60135-24P/36S |
257.5 |
24 |
36 |
60 |
| FSH60135-18P/48S |
257.5 |
18 |
48 |
66 |
| FSH60135-12P/60S |
257.5 |
12 |
60 |
72 |
| FSH60135-6P/72S |
257.5 |
6 |
72 |
78 |
| FSH60135-84S |
257.5 |
— |
84 |
84 |
| |
| FSH60135-48P |
287.5 |
48 |
— |
48 |
| FSH60135-42P/12S |
287.5 |
42 |
12 |
54 |
| FSH60135-36P/24S |
287.5 |
36 |
24 |
60 |
| FSH60135-30P/36S |
287.5 |
30 |
36 |
66 |
| FSH60135-24P/48S |
287.5 |
24 |
48 |
72 |
| FSH60135-18P/60S |
287.5 |
18 |
60 |
78 |
| FSH60135-12P/72S |
287.5 |
12 |
72 |
84 |
| FSH60135-6P/84S |
287.5 |
6 |
84 |
90 |
| FSH60135-96S |
287.5 |
— |
96 |
96 |
产品规格：
| 电气性能指标： |
| 环路结构 |
见上表 |
| 导线规格 |
功率：AWG16，镀锡铁氟龙绝缘 |
| 信号：AWG22，镀银铁氟龙绝缘 |
| 导线长度 |
500mm或根据客户需要定制 |
| 电 压 |
功率：0-600VAC，信号：240VAC/DC |
| 电 流 |
功率：10A；信号：5A |
| 动态接触电阻 |
≤0.01Ω |
| 机械技术指标: |
| 工作速度 |
0 - 1000 rpm |
| 接触材料 |
银合金或金 |
| 轴 承 |
精密轴承钢球轴承 |
| 壳体材料 |
工程塑料或铝合金 |
| 工作温度 |
-40°C 到80°C |
| 防水等级 |
全封闭IP54 |

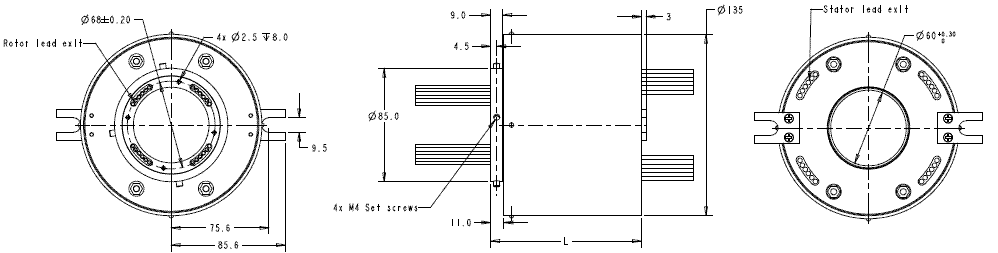

FSH60135外形尺寸：
说明：
1.图中尺寸仅供参考
2.转子和定子导线有4个成90°的出口
本系列非标定制产品:
◆如果长度尺寸有安装限制,也可定制任意环路数(2环至72环),如: FSH60135-P ..FSH60135-96S
◆可定制输出轴方式 (过孔直径还可以做成< 60mm 的任意值)
◆可定制外壳,铝合金或不锈钢
◆可定制密封方式
◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线
◆标准信号环2A,动力环10A,可定制20A,30A,50A,100A动力环
具体请您咨询我司的业务或者技术工程师
|
