FSH1254系列过孔导电滑环
过孔直径12.7mm(1/2英寸) ,外径54mm
◆FSH过孔系列滑环专门设计有可安装传动轴的中心孔;
◆过孔直径从 12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到200mm可选；
◆采用模块化设计，可根据需求动力,信号任意扩展，提供不同电气通路组合；
◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性
◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选；
◆多种转速可选，最高可定制5000RPM（无须气体冷却）；
◆高密封等级可选,最高可达IP66。
◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制
请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制
产品规格:
| 电气技术指标: |
| 参 数 |
单 位 |
| 环道数 |
6、12、18、24 |
| 电流大小 |
标准5A或根据客户要求提供 |
| 电压 |
0-250VAC |
| 导线 |
AWG22 镀银铁氟龙绝缘(UL 认证) |
| 导线长度 |
300mm或根据客户要求提供 |
| 绝缘体强度 |
500VAC@50Hz |
| 绝缘电阻 |
≥1000MΩ/500VDC |
| 动态接触电阻 |
≤0.01Ω |
| 机械技术指标: |
| 工作速度 |
0-600 rpm |
| 接触材料表面 |
贵金属合金 |
| 轴承 |
钢珠轴承 |
| 壳体材料 |
工程塑料或铝合金 |
| 工作温度 |
-20°C 到80°C |
| 特点 |
全封闭 |

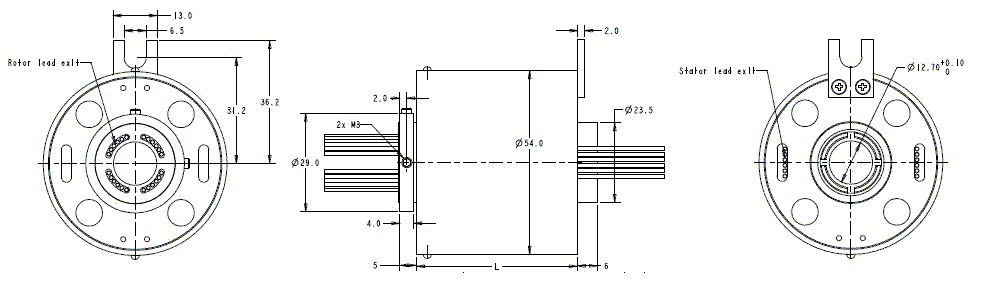

FSH1254 外形尺寸:
◆图中尺寸仅供参考,我司保留工程设计变更的权利
◆转子导线有4个成90°的出口，,每个出口相当于有6个导线，定子导线有2个成180°的出口。
| 柱型长度Column Length＝L |
| 环数Rings |
L |
型号Model |
| 6 |
33.8mm |
FSH1254-6 |
| 12 |
47.3mm |
FSH1254-12 |
| 18 |
61.6mm |
FSH1254-18 |
| 24 |
75.7mm |
FSH1254-24 |
本系列非标定制产品:
◆如果长度尺寸有安装限制,也可定制任意环路数(2环至24环),如: FSH1254-2 ..FSH1254-24
◆可定制输出轴方式 (过孔直径还可以做成<12mm 的任意值)
◆可定制外壳,铝合金或不锈钢
◆可定制密封方式
◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线
◆标准电流每环路5A, 另可定制10A,15A,20A
具体请您咨询我司的业务或者技术工程师 |
