FSH3899 过孔式滑环

型号:

FSH3899

环路数:

6,48

电流:

2、10、20、30、50A

电压:

Power:0-600VAC Signal:240VAC/DC

尺 寸(单位:mm)直径×长度:

Φ99×54.1-125.7（ID 1.5

最大转速:

1000rpm

PDF下载:

FSH3899系列导电滑环
过孔直径38mm (1.5英寸),外径99mm

 ◆FSH过孔系列滑环专门设计有可安装液压或气压传动轴的中心孔
◆过孔直径从 12.7mm(0.5英寸),  25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到226mm可选；
◆采用模块化设计，可根据需求动力,信号任意扩展，提供供不同电气通路组合；
◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性
◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选；
◆多种转速可选，最高可定制5000RPM（无须气体冷却）；
◆高密封等级可选,最高可达IP66。
◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制

请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制

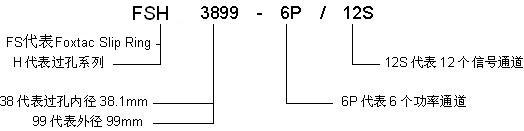

型号选用说明：



型号	长度（L=mm）见附图	电流		总环道数rings
		功率P(10A)	信号S(2A)
FSH3899-6P	54	6	N/A	6
FSH3899-12S	54	N/A	12	12
FSH3899-12P	78	12	N/A	12
FSH3899-6P/12S	78	6	12	18
FSH3899-24S	78	N/A	24	24
FSH3899-18P	101	18	N/A	18
FSH3899-12P/12S	101	12	12	24
FSH3899-6P/24S	101	6	24	30
FSH3899-36S	101	N/A	36	36
FSH3899-24P	126.5	24	N/A	24
FSH3899-18P/12S	126.5	18	12	30
FSH3899-12P/24S	126.5	12	24	36
FSH3899-6P/36S	126.5	6	36	42
FSH3899-48S	126.5	N/A	48	48
FSH3899-60S	167	N/A	60	60
FSH3899-72S	191	N/A	72	72
FSH3899-84S	215	N/A	84	84
FSH3899-96S	239	N/A	96	96
FSH3899-6P/48S	167	6	48	54
FSH3899-12P/48S	191	12	48	60

产品规格：

电气性能指标：
参　数	FSH3899-60S，72S,	FSH3899-  6P/48S
	84S,96S	FSH3899-12P/48S
导线规格	AWG26	功率：AWG16，镀锡铁氟龙绝缘
	镀银铁氟龙绝缘	信号：AWG26，镀银铁氟龙绝缘
导线长度	300mm或根据客户需要定制
电　压	240VAC/DC	功率：0-600VAC，信号：240VAC/DC
电　流	信号：2A	功率：10A；信号：2A
动态接触电阻	≤0.01Ω
机械技术指标:
工作速度	0 - 1000 rpm
表面接触材料	银合金或金
轴　承	精密轴承钢球轴承
壳体材料	工程塑料或铝合金
工作温度	-40°C 到80°C

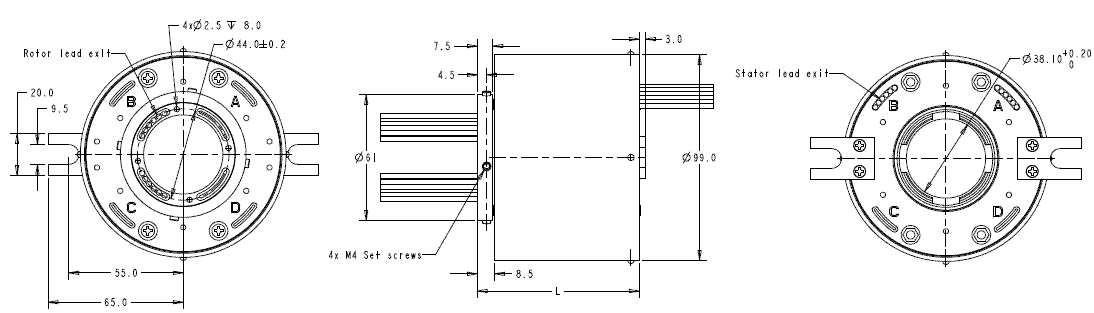

FSH3899外形尺寸:
