FSH3599系列导电滑环
过孔直径35mm (过孔直径 1 3/8 英寸),外径99mm
◆FSH过孔系列滑环专门设计有可安装液压或气压传动轴的中心孔
◆过孔直径从 12.7mm(0.5英寸), 25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到226mm可选；
◆采用模块化设计，可根据需求动力,信号任意扩展，提供不同电气通路组合；
◆采用先进的簇刷式（Fiber Brush)贵金属多点接触，比碳刷和单刷丝有更高的可靠性
◆高等级性能工程塑胶，铝合金或者不锈钢壳体可选；
◆多种转速可选，最高可定制5000RPM（无须气体冷却）；
◆高密封等级可选,最高可达IP66。
◆可按照客户要求,提供交货快捷，质量可靠并且价格有竞争力的非标定制
请您随时联系我们，以便我们的技术工程师为您推荐型号或设计定制

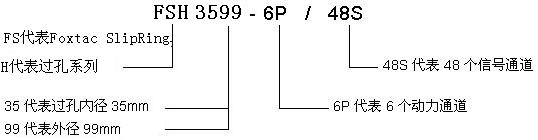

型号选用说明：
| 型号 |
长度（L=mm）见附图 |
电流 |
总环道数rings |
| 功率P(10A) |
信号S(2A) |
| |
| FSH3599-6P |
54 |
6 |
N/A |
6 |
| FSH3599-12S |
54 |
N/A |
12 |
12 |
| |
| FSH3599-12P |
78 |
12 |
N/A |
12 |
| FSH3599-6P/12S |
78 |
6 |
12 |
18 |
| FSH3599-24S |
78 |
N/A |
24 |
24 |
| |
| FSH3599-18P |
101 |
18 |
N/A |
18 |
| FSH3599-12P/12S |
101 |
12 |
12 |
24 |
| FSH3599-6P/24S |
101 |
6 |
24 |
30 |
| FSH3599-36S |
101 |
N/A |
36 |
36 |
| |
| FSH3599-24P |
126.5 |
24 |
N/A |
24 |
| FSH3599-18P/12S |
126.5 |
18 |
12 |
30 |
| FSH3599-12P/24S |
126.5 |
12 |
24 |
36 |
| FSH3599-6P/36S |
126.5 |
6 |
36 |
42 |
| FSH3599-48S |
126.5 |
N/A |
48 |
48 |
| |
| FSH3599-60S |
167 |
N/A |
60 |
60 |
| FSH3599-72S |
191 |
N/A |
72 |
72 |
| FSH3599-84S |
215 |
N/A |
84 |
84 |
| FSH3599-96S |
239 |
N/A |
96 |
96 |
| FSH3599-6P/48S |
167 |
6 |
48 |
54 |
| FSH3599-12P/48S |
191 |
12 |
48 |
60 |
产品规格：
| 电气性能指标： |
| 参 数 |
FSH3599-60S，72S, |
FSH3599- 6P/48S |
| 84S,96S |
FSH3599-12P/48S |
| 导线规格 |
AWG26 |
功率：AWG16，镀锡铁氟龙绝缘 |
| 镀银铁氟龙绝缘 |
信号：AWG26，镀银铁氟龙绝缘 |
| 导线长度 |
300mm或根据客户需要定制 |
| 电 压 |
240VAC/DC |
功率：0-600VAC，信号：240VAC/DC |
| 电 流 |
信号：2A |
功率：10A；信号：2A |
| 动态接触电阻 |
≤0.01Ω |
| 机械技术指标: |
| 工作速度 |
0 - 1000 rpm |
| 表面接触材料 |
银合金或金 |
| 轴 承 |
精密轴承钢球轴承 |
| 壳体材料 |
工程塑料或铝合金 |
| 工作温度 |
-40°C 到80°C |
FSH3599外形尺寸：
说明:
1.图中尺寸仅供参考,我司保留工程设计变更的权利
2.转子导线有4个成90°的出口，,每个出口相当于有66根导线(AWG16)或12根(AWG26) 导线 。
本系列非标定制产品:
◆如果长度尺寸有安装限制,也可定制任意环路数(2环至48环),如: FSH3599-2P ..FSH3599-96S)
◆可定制输出轴方式 (过孔直径还可以做成<35mm 的任意值)
◆可定制外壳,铝合金或不锈钢
◆可定制密封方式
◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线
◆标准信号环2A,动力环10A,可定制20A,30A,50A动力环
具体请您咨询我司的业务或者技术工程师
|
