FSH2578 过孔式滑环

FSH2578 过孔式滑环

型号:

FSH2578

环路数:

6,48

电流:

2、10、20、30A

电压:

Power:0-600VAC Signal:240VAC/DC

尺 寸(单位:mm)直径×长度:

Φ78×55-127(ID 1

最大转速:

1000rpm

PDF下载:

FSH2578 过孔式滑环 PDF download

  Inquire Now

FSH2578系列过孔导电滑环
过孔直径25.4mm (1 英寸),外径78mm

◆FSH过孔系列滑环专门设计有可安装传动轴的中心孔
◆过孔直径从12.7mm(0.5英寸),  25.4mm(1英寸), 35mm(1 3/8英寸),38mm(1.50英寸),直到228mm可选;
◆采用模块化设计,可根据需求动力,信号任意扩展,提供不同电气通路组合;
◆采用先进的簇刷式(Fiber Brush)贵金属多点接触,比碳刷和单刷丝有更高的可靠性
◆更等级性能工程塑胶,铝合金或者不锈钢壳体可选;
◆多种转速可选,最高可定制5000RPM(无须气体冷却);
◆高密封等级可选,最高可达IP66。
◆可按照客户要求,提供交货快捷,质量可靠并且价格有竞争力的非标定制

请您随时联系我们,以便我们的技术工程师为您推荐型号或设计定制

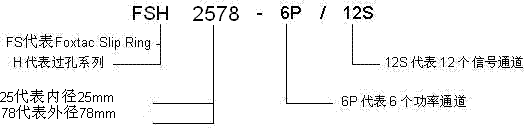

型号选用说明:





型号 长度(L=mm)见附图  电流  总环道rings
功率P(10A) 信号S(2A)

FSH2578-6P 55 6 N/A 6
FSH2578-12S 55 N/A 12 12

FSH2578-12P 79 12 N/A 12
ZFSH2578-6P/12S 79 6 12 18
FSH2578-24S 79 N/A 24 24

FSH2578-18P 103 18 N/A 18
FSH2578-12P/12S 103 12 12 24
FSH2578-6P/24S 103 6 24 30
FSH2578-36S 103 N/A 36 36

FSH2578-24P 127 24 N/A 24
FSH2578-18P/12S 127 18 12 30
FSH2578-12P/24S 127 12 24 36
FSH2578-6P/36S 127 6 36 42
FSH2578-48S 127 N/A 48 48

产品规格:
电气技术指标:
参 数 单 位
环道数 见上表
电流大小 标准2A(信号环),标准10A(动力环)或根据客户要求提供
电压 功率:0-600VAC,信号:240VAC/DC
导线 功率:镀锡铁氟龙或PVC绝缘
信号:镀银铁氟龙或PVC绝缘
导线长度 300mm或根据客户要求提供
动态接触电阻 ≤0.01Ω
绝缘体强度 500VAC@50Hz
绝缘电阻 ≥1000MΩ/500VDC
机械技术指标:
工作速度 0-1000 rpm
接触材料表面 贵金属合金
轴承 钢珠轴承
壳体材料 工程塑料或铝合金
工作温度 -20°C 到80°C
特点 全封闭

导线序号
FSH2578-6P
A出线口 1、红 2、白 3、黑 4、蓝 5、绿 6、黄
FSH2578-12P
A出线口 1、红 2、白 3、黑 4、蓝 5、绿 6、黄
B出线口 7、紫 8、灰 9、棕 10、橙 11、深蓝 12、土黄
FSH2578-18P
A出线口 1、红 2、白 3、黑 4、蓝 5、绿 6、黄
B出线口 7、紫 8、灰 9、棕 10、橙 11、深蓝 12、土黄
C出线口 13、红 14、黄 15、黑 16、蓝 17、绿 18、白
FSH2578-24P
A出线口 1、红 2、白 3、黑 4、蓝  5、绿 6、黄
B出线口 7、紫 8、灰 9、棕 10、橙 11、深蓝 12、土黄
C出线口 13、红 14、白 15、黑 16、蓝 17、绿 18、黄
D出线口 19、紫 20、灰 21、棕 22、橙 23、深蓝 24、土黄
说明:信号线的顺序相似

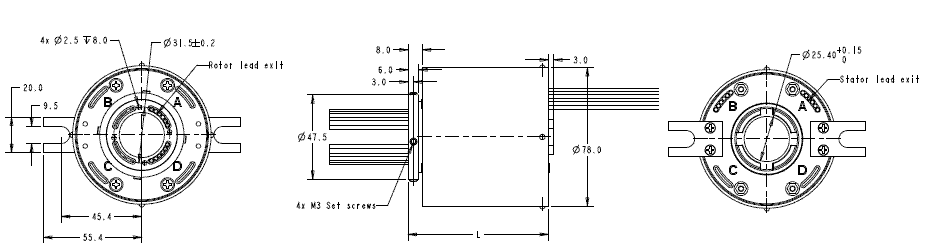

FSH2578外形尺寸



说明:
1.图中尺寸仅供参考,我司保留工程设计变更的权利
2.转子导线有4个成90°的出口,,每个出口相当于有6个导线,定子导线有2个成180°的出口。

 本系列非标定制产品:
如果长度尺寸有安装限制,也可定制任意环路数(2环至48环),如: FSH2578-2P ..FSH2578-48S)
可定制输出轴方式 (过孔直径还可以做成<25mm 的任意值)
可定制外壳,铝合金或不锈钢
可定制密封方式
◆可定制组装标准插头插针及各类美标,国标总线,屏蔽线
◆标准电流信号2A,动力10A, 也可定制20A,30A动力环路


具体请您咨询我司的业务或者技术工程师
